Wie schließe ich einen R820 oder R420 Empfänger an?
Beachte die Bedienungsanleitung des Empfängers sowie die Sicherheitsanweisungen aller von dir angeschlossenen Geräte. Verwende das ICARUS blue System nur gemäß seinen technischen Spezifikationen und überlasse Elektrofachkräften das Anschließen.
Schalte die Spannungsversorgung aus.
Verbinde die schwarze Ader des Empfängerkabels mit Masse (0 Vdc).
Verbinde die grauen Adern des Empfängerkabels mit dem jeweiligen Gerät / Bauteil, das du steuern möchtest. Siehe hierzu die Übersichtstabelle der Aderbelegungen.
Achte darauf, dass das jeweils angeschlossene Gerät / Bauteil an der gleichen Masse wie der Empfänger anliegt.
Verbinde die rote Ader des Empfängerkabels mit der Spannungsversorgung (9 – 36 Vdc).
Überprüfe, ob alle Kabel korrekt angeschlossen sind.
Eingang 1 (ohne Funktion bei Standardkonfiguration)
Gelb 2
Eingang 2 (ohne Funktion bei Standardkonfiguration)
Wie schließe ich eine R-BASIC Empfänger an?
Beachte die Bedienungsanleitung des Empfängers sowie die Sicherheitsanweisungen aller von dir angeschlossenen Geräte. Verwende das ICARUS blue System nur gemäß seinen technischen Spezifikationen und überlasse Elektrofachkräften das Anschließen.
Stecken Sie das mitgelieferte Kabel in den Empfänger. Hinweis: Verwenden Sie ausschließlich das mitgelieferte Kabel und den Stecker!
Schwarze Ader an Masse (0 Vdc) anschließen.
Grüne, gelbe, graue und/oder violette Adern mit den entsprechenden Geräten/Bauteilen verbinden.
Rote Ader an die Spannungsversorgung (9–36 Vdc) anschließen.
Überprüfen Sie die Anschlüsse und schalten Sie die Spannungsversorgung ein. Die LED am Empfänger blinkt grün und signalisiert den erfolgreichen Start.
Besonderheit bei 2XR Variante: Wählen Sie durch Drücken der linken oder rechten Funktionstaste (B5/B6) aus, auf welcher Taste der Empfänger gespeichert werden soll. Wiederholen Sie den Pairing-Vorgang und drücken Sie jeweils die andere Funktionstaste, um den zweiten Empfänger zu speichern.
Taste 1 am Sender drücken, um ihn auszuschalten und den Pairing-Modus zu beenden
Sender verbindet sich beim nächsten Einschalten automatisch
Besonderheit bei 2XR Variante: Nach dem Einschalten müssen sie durch Drücken einer der beiden Funktionstasten (B5/B6) auswählen, mit welchem der beiden gekoppelten Empfängern sich der Handsender verbinden soll.

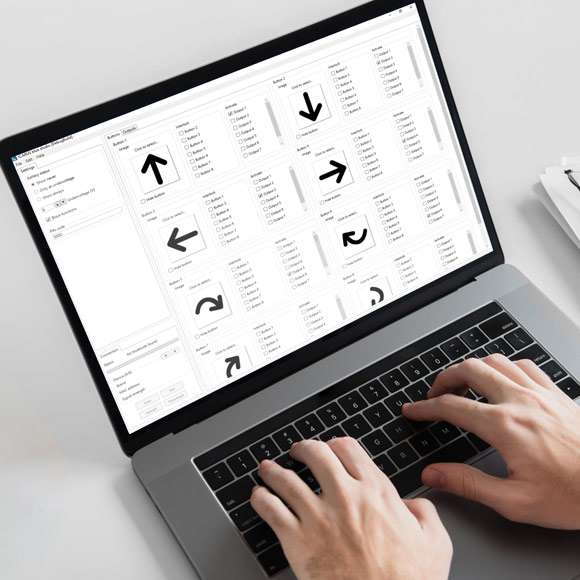

App verbinden und einrichten
App herunterladen
Kabelverschraubung lösen und Schutzkappe abziehen (siehe auch Bedienungsanleitung Seite 13)
App öffnen
Empfänger mit Spannung versorgen
Im Video beschriebenen Schritten folgen

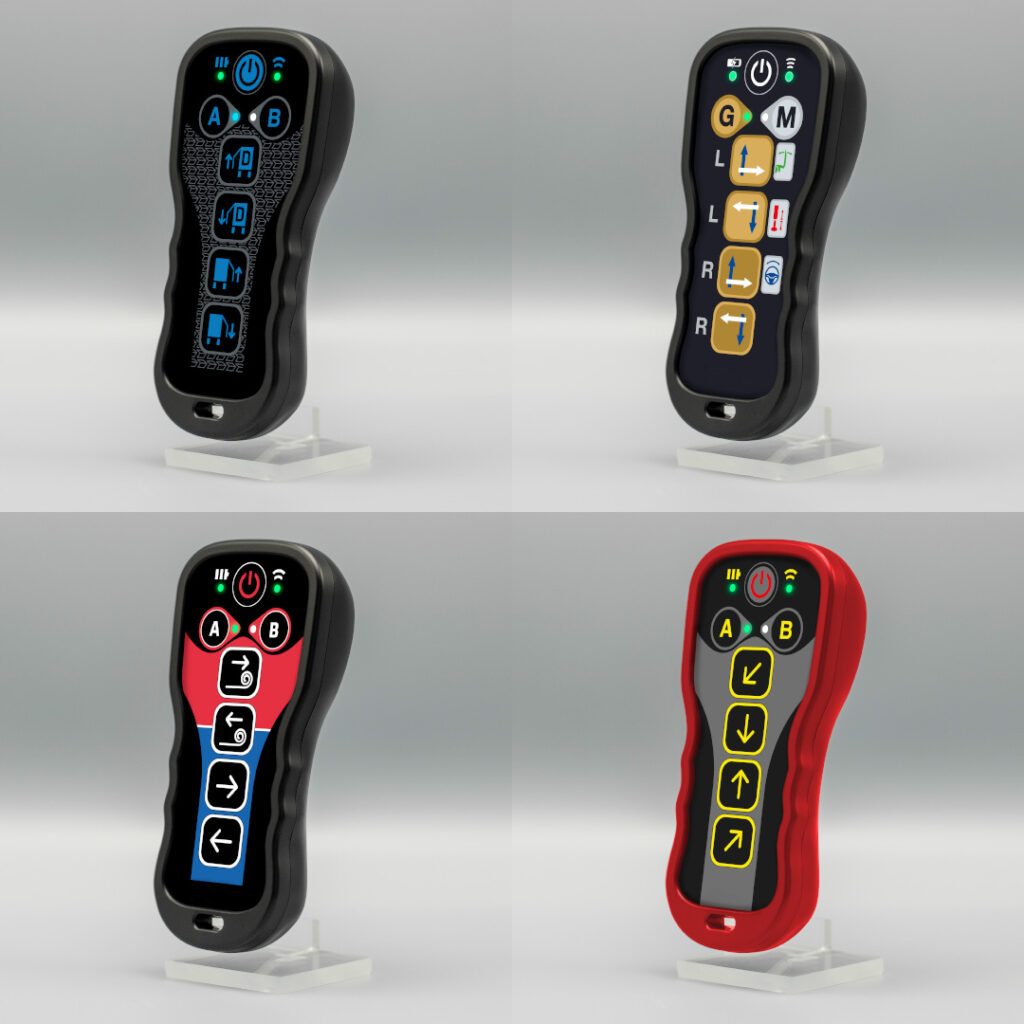

Funktionsweise des Senders

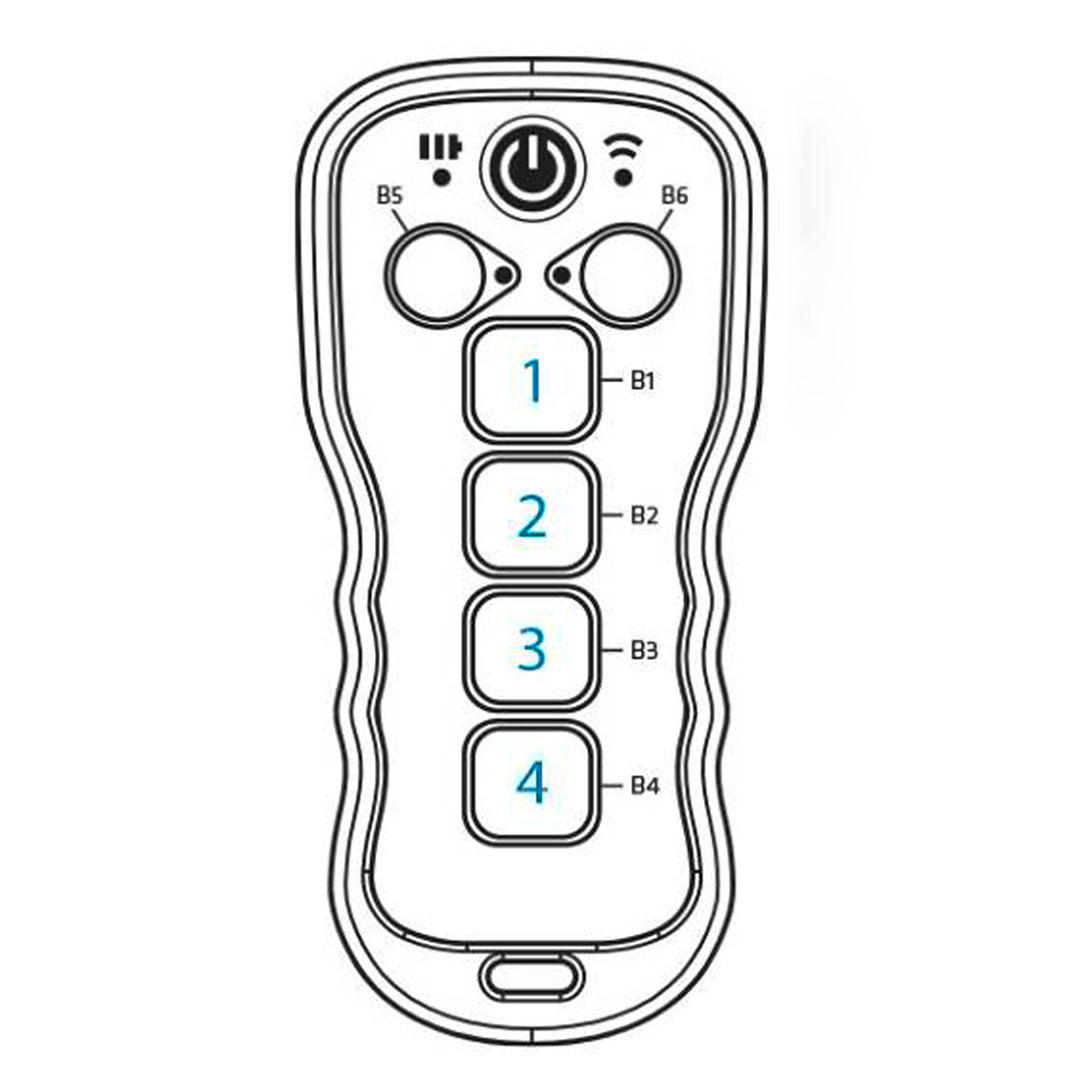

Du hast den R420 Empfänger? Dann verhält sich dein TM600 Handsender wie folgt:
Der TM600 Handsender ist bereits bei Auslieferung mit dem Empfänger gekoppelt.
Mit den Tasten B1 – B4 steuerst du die Ausgänge 1 – 4 des Empfängers.
Die Tasten B5 und B6 bleiben funktionslos, außer du aktivierst die Tasten 5 und 6 in der App und weist diesen Ausgänge zu.

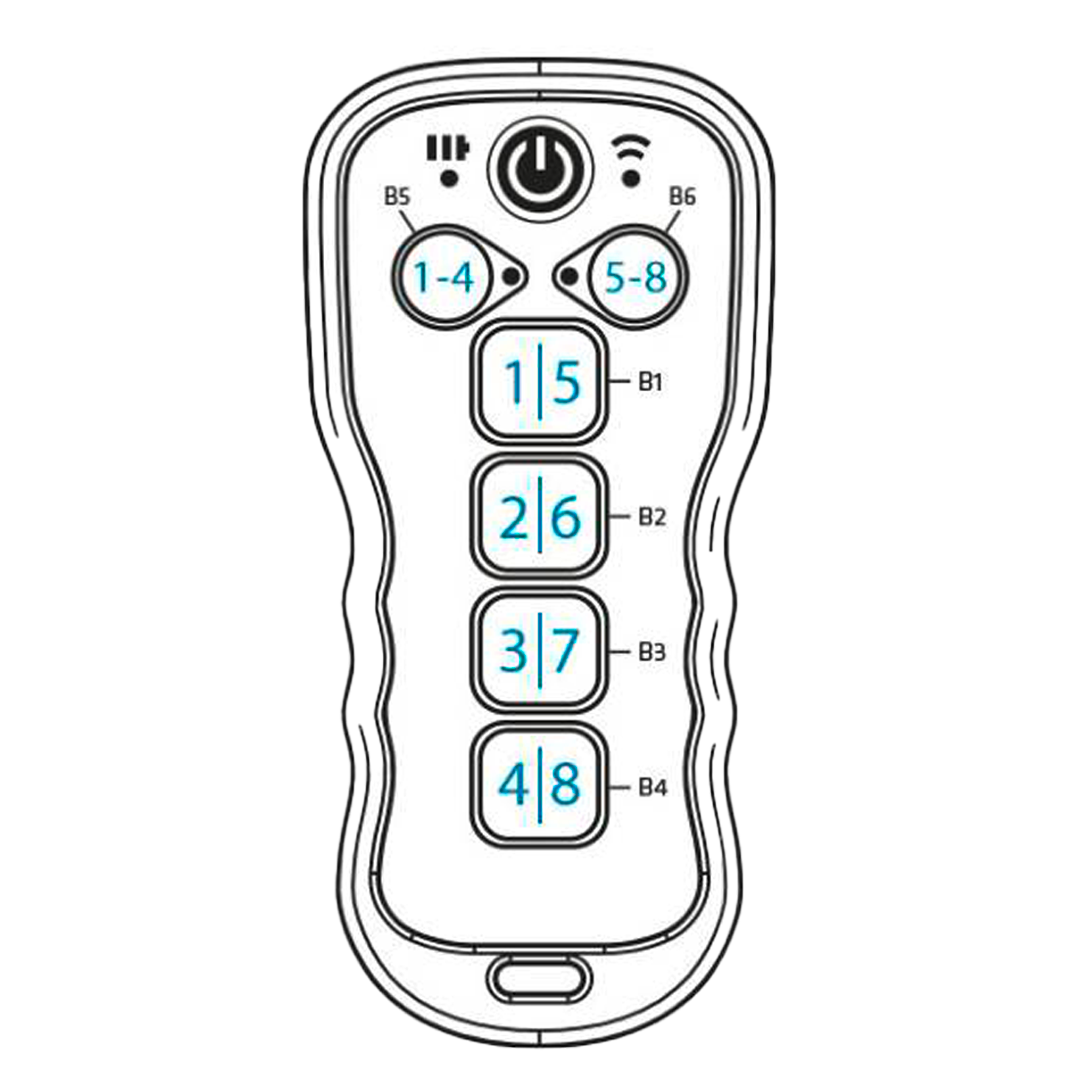

Du hast den R820 Empfänger? Dann verhält sich dein TM600 Handsender wie folgt:
Der TM600 Handsender ist bereits bei Auslieferung mit dem Empfänger gekoppelt.
Mit den Tasten B5 + B6 kannst du zwischen zwei Funktionsblöcken (FB) hin- und herschalten. Welcher Funktionsblock gerade aktiv ist siehst du daran, welche der beiden mittleren Status-LEDs blau leuchtet.
Hast du den Funktionsblock 1 ausgewählt (linke Status LED leuchtet blau), steuerst du mit den Tasten B1 bis B4 die Ausgänge 1 bis 4 des Empfängers.
Ist der Funktionsblock 2 (rechte Status LED leuchtet blau) aktiv, steuerst du mit den Tasten B1 bis B4 die Ausgänge 5 – 8 des Empfängers.
